| 溫度 | -40?℃～+85?℃ |
| 相對濕度 | 5%～95% (+25?℃) |
| 海拔高度 | -500?m～+3000?m |

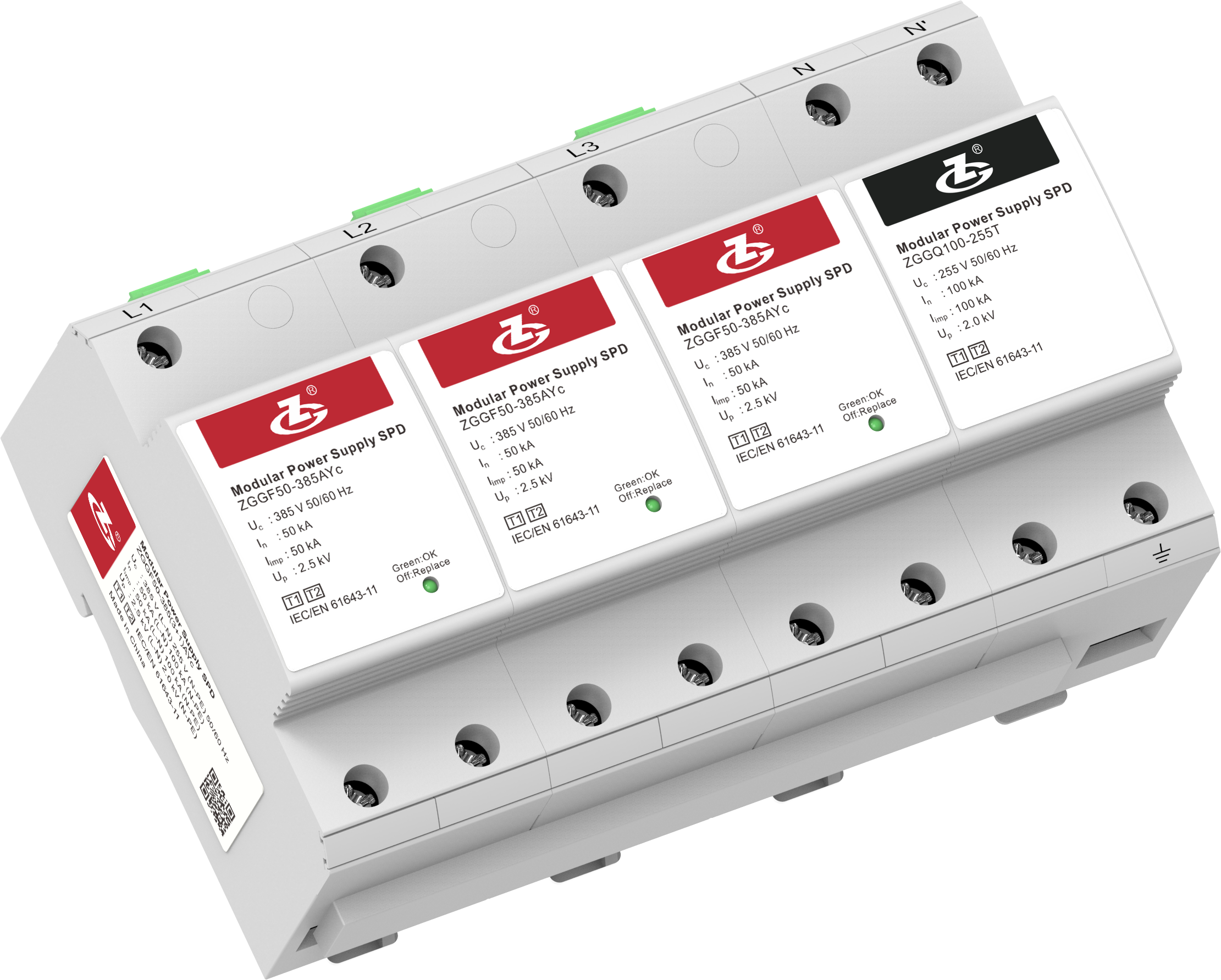

| 型號 | ZGGF50-385(3+1)AYc | ZGGF50-385(4+0)AYc | ZGGF50-385(3+0)AYc | ZGGF50-385(1+1)AYc | ZGGF50-385(2+0)AYc |
| SPD按照IEC 61643-11 | Class Ⅰ+ Class Ⅱ | ||||
| SPD按照EN 61643-11 | Type 1+Type 2 | ||||
| 端口數量（接入模式） | 一端口（并聯） | ||||
| 標稱工作電壓Uo | 230?V 50/60?Hz | ||||
| 最大持續運行電壓 Uc | 385?V(L-N), 255?V(N-PE) 50/60?Hz | 385?V(L-PE, N-PE) 50/60?Hz | 385?V(L-PE) 50/60?Hz | 385?V(L-N), 255?V(N-PE) 50/60?Hz | 385?V(L-PE, N-PE) 50/60?Hz |
| 低壓系統類型 | TN | TN-S | TN-C | TN-S | TN |
| 保護模式 | L-N, N-PE | L-PE, N-PE | L-PE | L-N, N-PE | L-PE, N-PE |
| 標稱放電電流 In (8/20μs) | 50?kA (L-N), 100 kA (N-PE) | 50?kA (L-PE, N-PE) | 50?kA (L-PE) | 50?kA (L-N), 100 kA (N-PE) | 50?kA (L-PE, N-PE) |
| 沖擊放電電流Iimp (10/350μs) | 50?kA (L-N), 100 kA (N-PE) | 50?kA (L-PE, N-PE) | 50?kA (L-PE) | 50?kA (L-N), 100 kA (N-PE) | 50?kA (L-PE, N-PE) |
| 電荷量Q | 25 As (L-N), 50 As (N-PE) | 25 As (L-PE, N-PE) | 25 As (L-PE) | 25 As (L-N), 50 As (N-PE) | 25 As (L-PE, N-PE) |
| 比能量 W/R | 625?kJ/Ω (L-N), 2500 kJ/Ω (N-PE) | 625?kJ/Ω (L-PE, N-PE) | 625?kJ/Ω (L-PE) | 625?kJ/Ω (L-N), 2500 kJ/Ω (N-PE) | 625?kJ/Ω (L-PE, N-PE) |
| 測量限制電壓 UL ( at Iimp) | ≤0.8?kV (after 10 μs, L-N) ≤1.0?kV (after 10 μs, N-PE) |
≤0.8?kV (after 10 μs, L-PE, N-PE) | ≤0.8?kV (after 10 μs, L-PE) | ≤0.8?kV (after 10 μs, L-N) ≤1.0?kV (after 10 μs, N-PE) |
≤0.8?kV (after 10 μs, L-PE, N-PE) |
| 電壓保護水平 UP | 2.5?kV (L-N), 2 kV (N-PE) | 2.5?kV (L-PE, N-PE) | 2.5?kV (L-PE) | 2.5?kV (L-N), 2 kV (N-PE) | 2.5?kV (L-PE, N-PE) |
| 供電電源的預期短路電流Ip | 2 kA | ||||
| 續流遮斷能力 Ifi | 2 kA (at 385?V a.c.) (L-N) 0.1 kA (at 255?V a.c.) (N-PE) |
2 kA (at 385?V a.c.) (L-PE, N-PE) | 2 kA (at 385?V a.c.) (L-PE) | 2 kA (at 385?V a.c.) (L-N) 0.1 kA (at 255?V a.c.) (N-PE) |
2 kA (at 385?V a.c.) (L-PE, N-PE) |
| 響應時間 tA | ≤100 ns (L-N, N-PE) | ≤100 ns (L-PE, N-PE) | ≤100 ns (L-PE) | ≤100 ns (L-N, N-PE) | ≤100 ns (L-PE, N-PE) |
| 泄漏電流 | ≤3 mA (L-N) | ≤3 mA ( L-PE, N-PE ) | ≤3 mA (L-PE) | ≤3 mA (L-N) | ≤3 mA ( L-PE, N-PE ) |
| 剩余電流 IPE | ≤3 mA | ||||
| 最大電源側的過電流保護 | 500 A gL/gG | ||||
| 應用場合 | 室內 | ||||
| 外殼防護等級 | IP 20（安裝后） | ||||
| 安裝方式 | 35 mm 標準導軌 | ||||
| 狀態指示操作 | Green: OK; Off: Replace | ||||
| 電源接線端子可夾緊導線面積 | 6 mm2~25 mm2線纜 | ||||
| 扭矩：接線端子/遙信接口 | 2.5 Nm/0.25 Nm | ||||
| 遙信接線參數 | Max. : 250V/0.1A ( a.c.) , min. : 12V/1mA ( a.c.) Max. : 30V/0.1A ( d.c.) , min. : 12V/1mA ( d.c.) |
||||
| 遙信接口可夾緊導線面積 | 0.15 mm2~1.3 mm2 | ||||
| 外殼材質 | PC | ||||
| 外殼阻燃等級 | UL94 V0 | ||||
| 儲存期 | 2年 | ||||
| 質保期 | 2年 | ||||
