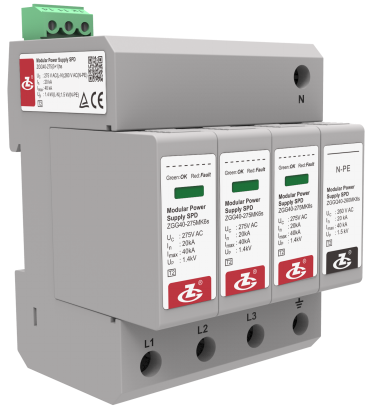

概述
由壓敏電阻型電源模塊、氣體放電管型電源模塊和底座組成，分別用于L-N、N-PE的第二級保護。
特點
1 插拔模塊具有防反插、防互插功能；
2 通流量大，殘壓低；
3 具有過熱保護；
4 具有失效指示和集中遙信報警干接點；
5 外殼防護等級為IP 20，阻燃等級為UL 94 V-0。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 溫度 |
-40 ℃～80 ℃ |
| 相對濕度 |
5 %～95 % |
| 海拔 |
-500 m～﹢4000 m |
技術指標
| 型號 |
ZGG40-275(3+1)hs |
ZGG40-320(3+1)hs |
ZGG40-385(3+1)hs |
ZGG40-440(3+1)hs |
| SPD根據IEC 61643-11 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續運行電壓 Uc |
L-N:275 V AC; N-PE:260 V AC |
L-N:320 V AC; N-PE:260 V AC |
L-N:385 V AC; N-PE:260 V AC |
L-N:440 V AC; N-PE:260 V AC |
| 工作頻率 |
50/60 Hz |
| 標稱放電電流In(8/20μs) |
20 kA |
| 最大放電電流Imax(8/20μs) |
40 kA |
| 電壓保護水平 Up |
L-N:1.4 kV; N-PE:1.5 kV |
L-N:1.6 kV; N-PE:1.5 kV |
L-N:1.8 kV; N-PE:1.5 kV |
L-N:2.2 kV; N-PE:1.5 kV |
| 額定斷開續流值Ifi |
N-PE:100 Arms |
| 最大后備熔斷器 |
80 A gL/gG |
| 接入方式 |
并聯 |
| 保護模式 |
L-N、N-PE |
| 響應時間 tA |
L-N:≤25 ns; N-PE:≤100 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TT、TN |
TT、TN |
TT、TN |
TT、TN、IT |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL94 V-0 |

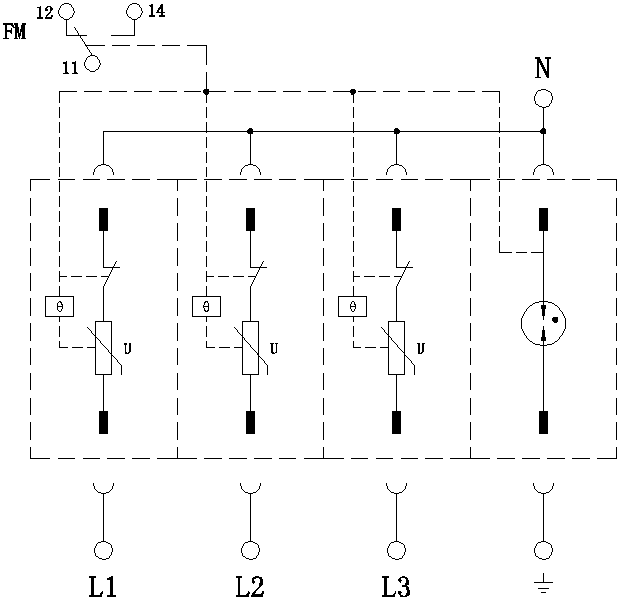

電路原理示意圖

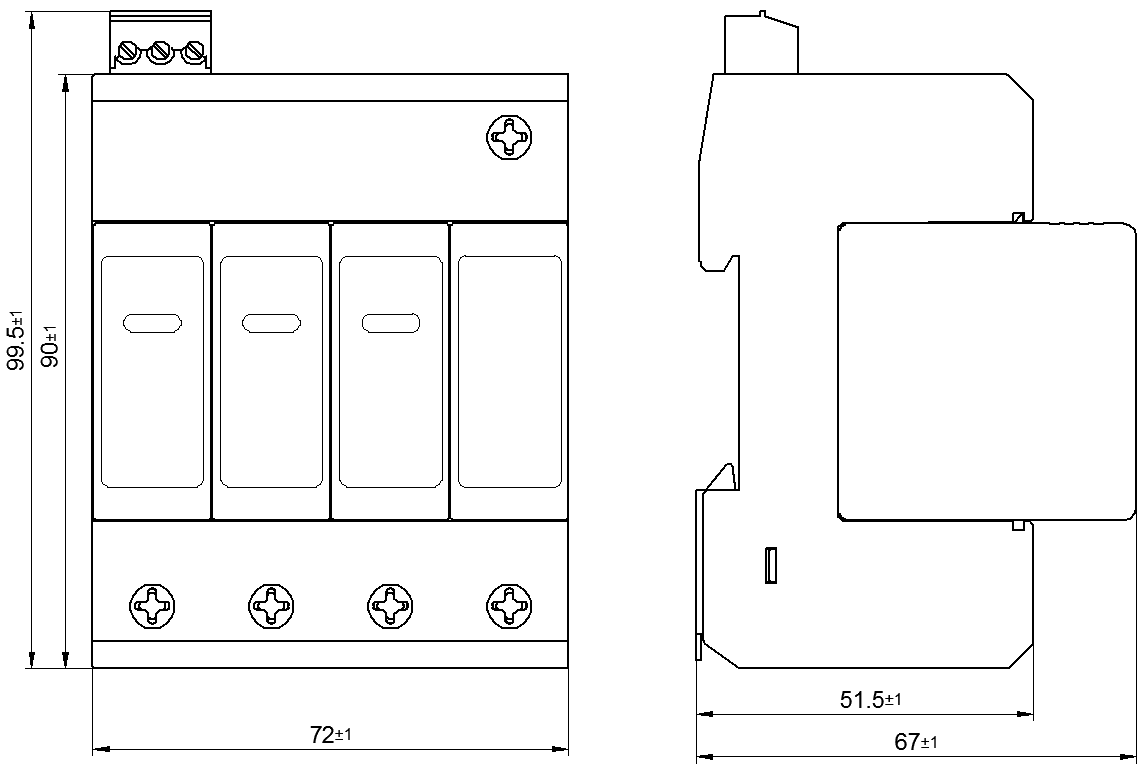

外型結構
