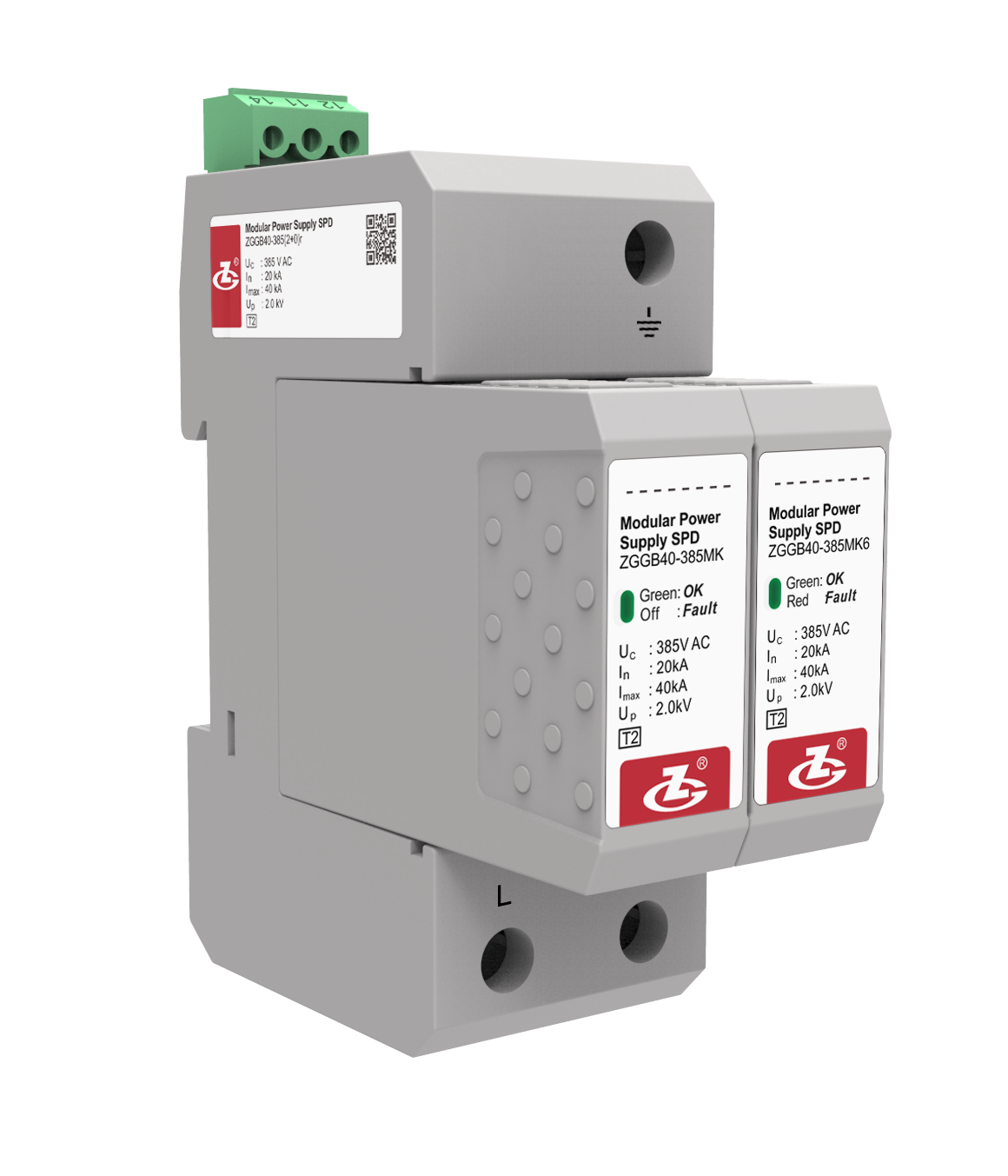

概述
由壓敏電阻型電源模塊和底座組成，用于L-PE、N-PE的第二級保護。該電源模塊電涌保護器具有內置熔斷器，無需外置后備熔斷器，節省安裝空間。
特點
1插拔模塊具有防反插、互插功能；
2無需配置后備熔斷器；
3 通流量大，殘壓低；
4 具有過熱、過流保護；
5 具有失效指示和集中遙信報警干接點；
6 外殼防護等級為IP20，阻燃等級為UL94 V-0。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 溫度 |
-40℃～80℃ |
| 相對濕度 |
不大于95%（25℃） |
| 海拔 |
-500m～4000m |
技術指標
| 型號 |
ZGGB40-385(2+0) |
| SPD根據IEC 61643-1 /11 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續運行電壓 Uc |
385 V AC |
| 工作頻率 |
50/60 Hz |
| 標稱放電電流In(8/20μs) |
20 kA |
| 最大放電電流Imax(8/20μs) |
40 kA |
| 電壓保護水平 Up |
2.0 kV |
| 接入方式 |
并聯 |
| 保護模式 |
L/N-PE |
| 響應時間tA |
≤25 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5～25 mm2,單芯線: 1.5～35 mm2 |
| 遙信接口連接銅導線的截面積 |
0.5～1.5 mm2 |
| 遙信報警觸點強度 |
AC: 125 V/0.5 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5/0.25 Nm |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN-S |
| 外形尺寸 |
90 mm×36 mm×76 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL94 V-0 |

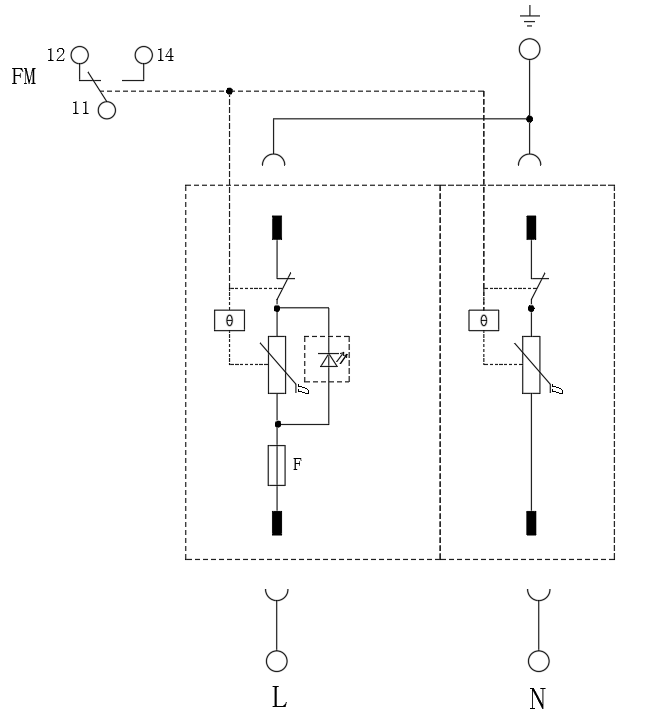

電路原理示意圖

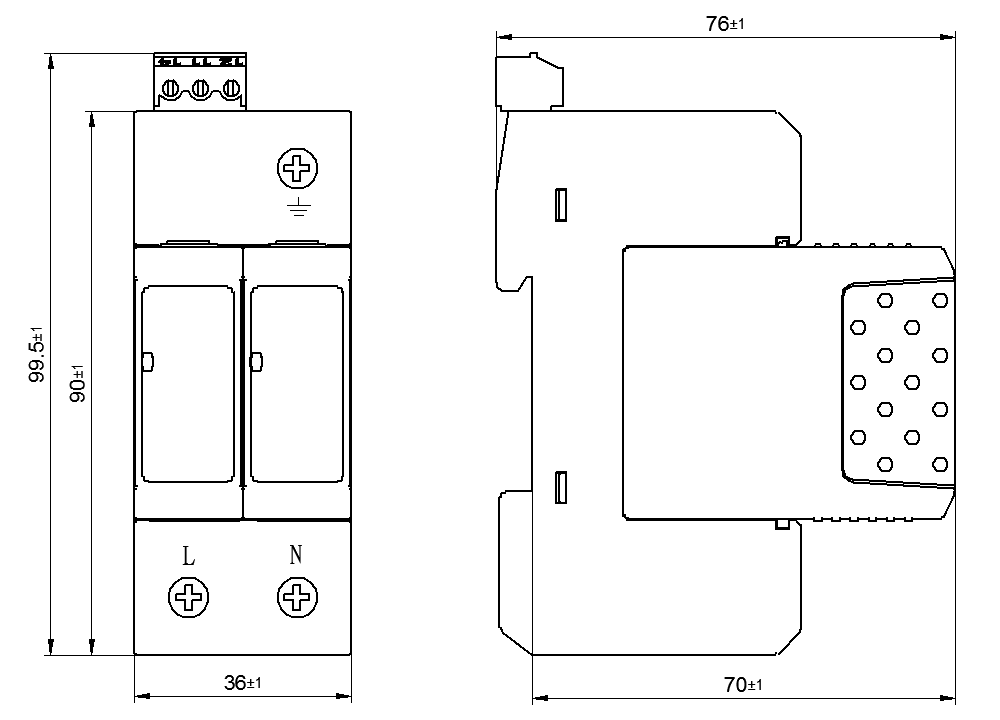

外型結構
