概述
ZGLJ-F7雷電幅值監測儀是四川中光防雷科技股份有限公司自主研發、生產的技術先進的低功耗防雷系統監測設備。該設備用于安裝在桿塔、輸電線、基站等易遭受雷擊的場所，當設備監測到有雷擊發生時，通過GPRS網絡將雷擊信息（雷電流幅值、雷擊時間、雷擊次數等參數）傳送到監控中心，亦可通過GSM短信發送至指定號碼手機。監控軟件以數據、圖表方式直觀地顯示雷擊信息，用戶可通過監控中心軟件查詢相應的記錄、讀取系統信息功能。
執行標準
Q/75875187-9·7—2016
使用環境
| 項目 |
規定值 |
| 電源 |
鋰電池/3.7V 500mAh+太陽能板 |
| 溫度 |
-40℃～70℃ |
| 相對濕度 |
≤95% |
| 大氣壓力 |
86kPa～106kPa |
產品配置(標準配置)
| 名稱 |
數量 |
單位 |
備注 |
| ZGLJ-F7雷電幅值監測儀 |
1 |
臺 |
|
| ZGLJ-CR1a雷電流傳感器 |
1 |
件 |
|
| 監控中心軟件 |
1 |
套 |
一個項目配一套軟件 |
性能指標
| 項目 |
指標 |
| 雷電流幅值監測范圍 |
±3 kA～±100kA |
| 雷電流幅值監測誤差 |
≤±15% |
| 雷電流存儲次數 |
1～10000 |
| 雷擊時間 |
年月日時分秒 |
| 雷電流監測通道 |
1個 |
| 通信方式 |
GPRS、GSM短信 |
| 防護等級 |
IP67 |
| 儀器功耗 |
待機功耗：<1mW
工作功耗：<1W |
| 電池壽命 |
3年 |
外形尺寸
270mm*90mm*55mm (長×寬×高)
工作原理
當雷電擊中桿塔，雷電流通過接地線泄放雷電流，在套在接地線上的雷電流傳感器中感應出相應的信號，經過一系列信號處理后， AD將模擬信號轉換成數字信號，處理器對數字信號進行計算、處理后得出雷電流的幅度以及其他相關信息，處理器將采集到的雷電流信號相關信息經GSM網絡發送至監控中心。
功能特點
1.2.3.4.5.6.4.1.?監測及遠程傳輸：雷電監測設備實現了對防雷設備所在桿塔區受雷狀況的全方位監測。除了常規計數器的雷擊次數外，還實現了桿塔雷擊峰值電流大小的監測。監測數據遠程傳輸，后臺管理平臺按照線路走廊桿塔號展示雷電的時間分布、區域分布、強度分布及自動報警功能。使用單位可隨時了解運行中的防雷設備的工作狀態，解決防雷設備使用及維護這一重要問題。
全低功耗：監測器應確保三年內對雷電數據的準確采集及遠程傳輸，免維護免檢測。三年后可按照項目單位需求，免費提供一次電池組件，供使用單位更換后繼續使用。
產品特點：工藝精巧、重量輕，擁有多層隔離及水密性材料，抗高溫、抗風、抗震、抗覆冰、抗老化，具有在惡劣環境能保持正常功效的特點，可單人攜帶登塔帶電進行作業安裝作業。
雷電災害預警：后臺管理平臺以數據、圖、表等多種方式展示線路走廊桿塔上遭受的雷害的時間、強度及密度的分布趨勢，實現對監測范圍內桿塔雷害狀況的實時監測。從宏觀上對輸電線路桿塔區遭受雷擊狀況進行大數據統計，對桿塔的雷害運動進行分析判斷，最終達到對輸電走廊桿塔易受雷害趨勢的全面判斷及預警，減少設備維護的人力財力，提高了整個輸電線路在雷雨季節的供電品質。
雷電管理軟件
監控中心軟件接收來自設備的告警信息與自檢信息。軟件將接收到的設備告警信息存入數據庫
并實時顯示在系統界面上以提醒用戶，并通過短信的方式將告警信息發送給用戶。

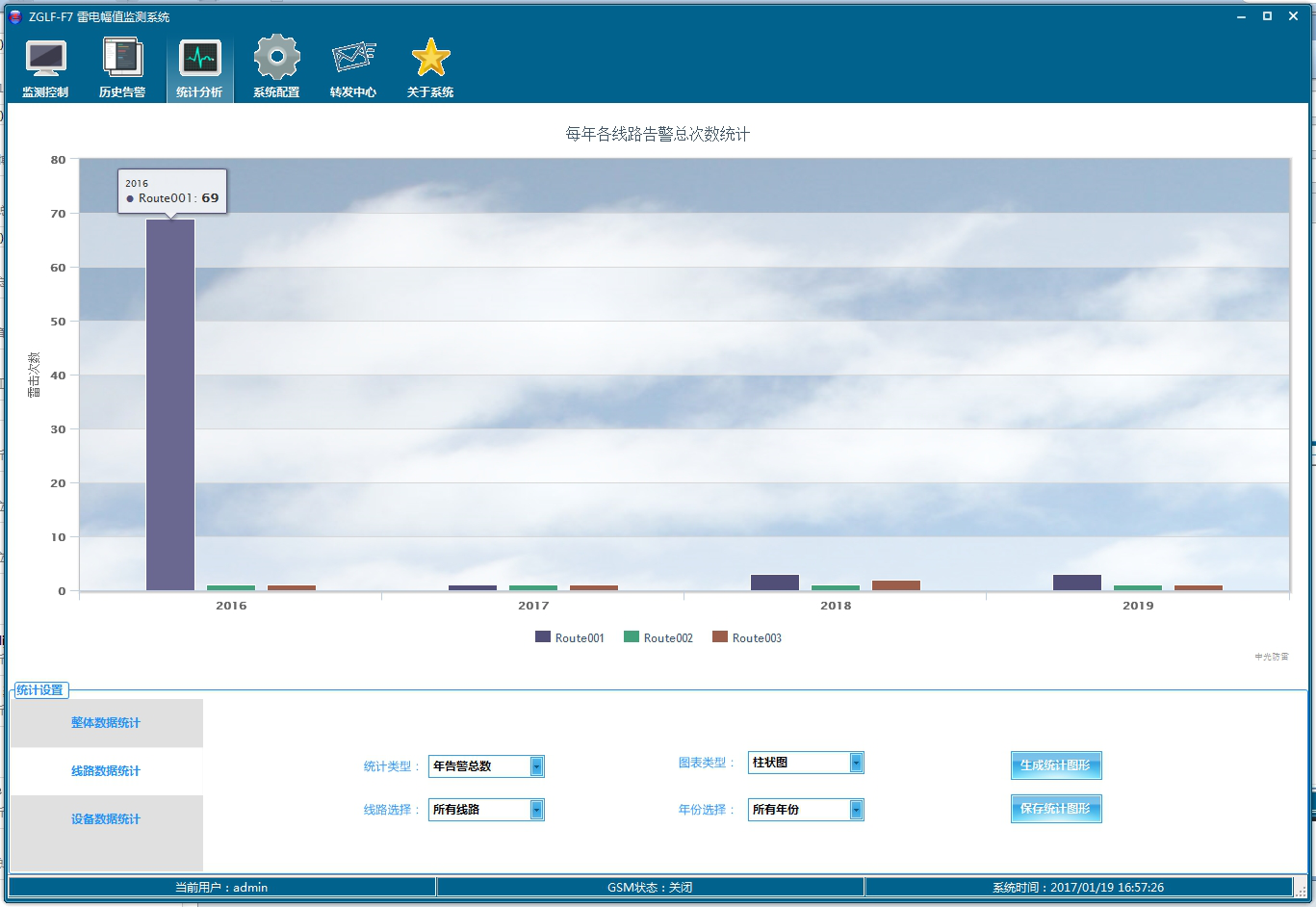

監控中心軟件系統提供了告警信息查詢功能，可通過告警的線路，時間，設備ID等方式查詢具體的告警信息。為了更加方便的顯示出雷擊的時間、區域和強度的分布，軟件提供了數據統計報表功能，清晰的顯示各類數據圖表。
