概述

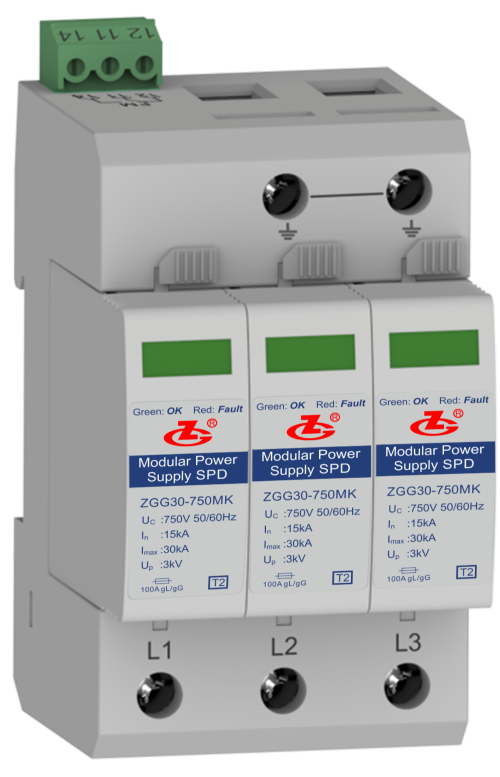

由壓敏電阻型電源模塊和底座組成，分別用于L-PEN的第二級保護。
特點
1 插拔模塊具有防反插功能；
2 通流量大，殘壓低；
3 具有過熱保護；
4 具有失效指示和集中遙信報警干接點；
5 外殼防護等級為IP 20，阻燃等級為UL 94 V-0。
執(zhí)行標準
UL1449 浪涌保護器安全標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環(huán)境
| 溫度范圍 |
-40 ℃～﹢80 ℃ |
| 相對濕度范圍 |
5 %～95 % |
| 海拔范圍 |
-500 m～﹢4000 m |
技術指標
| 型號 |
ZGG30-750(3+0) |
| SPD根據IEC 61643-1 |
Class Ⅱ |
| SPD根據EN 61643-11 |
Type 2 |
| 最大持續(xù)運行電壓 Uc |
750 V |
| 工作頻率 |
50/60 Hz |
| 標稱放電電流In(8/20μs) |
15 kA |
| 最大放電電流Imax(8/20μs) |
30 kA |
| 電壓保護水平 Up |
3.0 kV |
| 最大后備熔斷器 |
100 A gL/gG |
| 接入方式 |
并聯 |
| 保護模式 |
L-PEN |
| 響應時間 tA |
≤25 ns |
| 接線端子連接銅導線的截面積 |
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2 |
| 遙信接口最大接線面積 |
1.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| 扭矩:接線端子/遙信接口 |
2.5 N•m /0.25 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN-C |

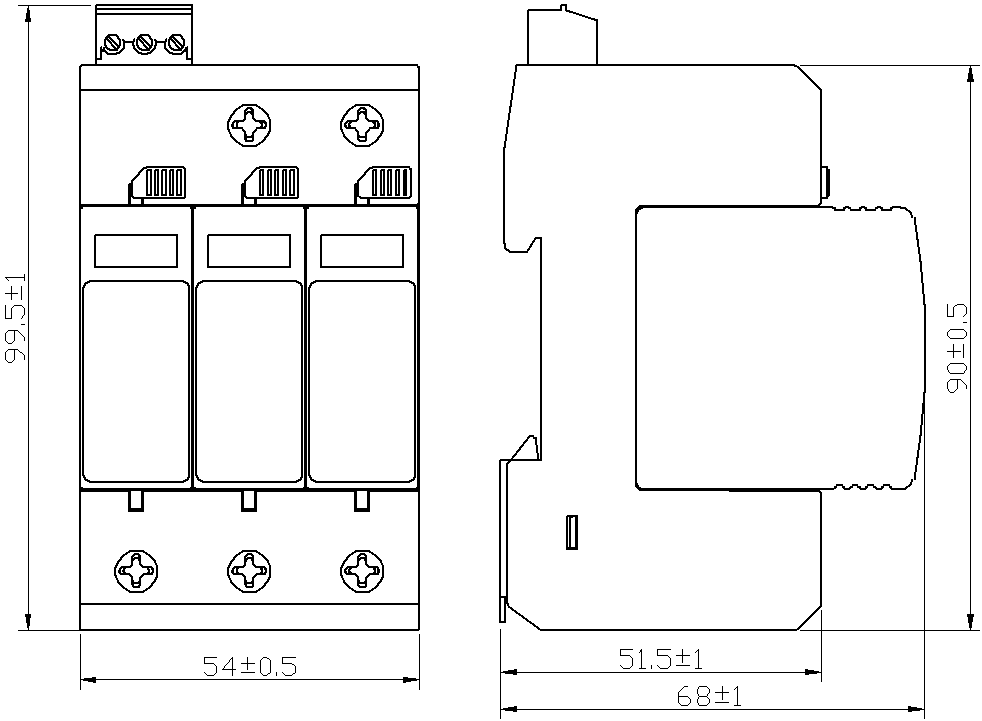

| 外形尺寸 |
90 mm×54 mm×68 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL 94 V-0 |
