概述
低電阻接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，可用作建筑物（構筑物）防雷接地、防靜電接地、交流工作接地、直流工作接地、安全保護接地以及其它目的接地體。
特點
1.耐腐蝕、無毒害、使用壽命長、安裝方便；
2.能吸濕保濕、接地電阻低（比相同尺寸的鋼管接地體低22%～40%）；
3.大電流沖擊后阻值不增大，也無變硬、發脆、斷裂現象；
4.在高土壤電阻率地域接地，能有效地降低接地電阻；
5.接地電阻受季節影響小，阻值能保持長期穩定。

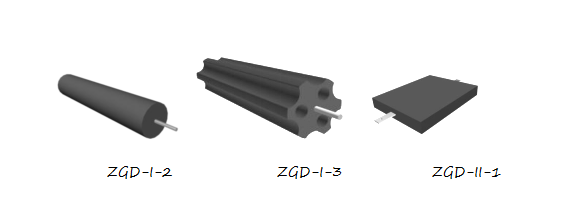

| 產品型號 |
ZGD-I-2 |
ZGD-I-3 |
ZGD-II-1 |
| 執行標準 |
Q/75875187-9·6-2011 |
| 室溫下電阻率 |
≤0.1 Ω·m |
≤0.1 Ω·m |
≤0.1 Ω·m |
| 工頻接地電阻a |
7 Ω |
4 Ω |
6 Ω |
工頻接地電阻Rj
估算式 |
Rj≈0.18ρ |
Rj≈0.11ρ |
Rj≈0.16ρ |
| 外形尺寸 |
(Ф150×800) mm |
(Ф260×1000) mm |
(500×400×60) mm |
| 質量 |
23 kg |
55 kg |
20 kg |
| a 土壤電阻率ρ取成都地區典型值40 Ω·m。 |
工作原理
本低電阻接地模塊內置有金屬極芯，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。其機理：增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了模塊材料的導電作用。
