四川中光防雷科技股份有限公司
產品指南

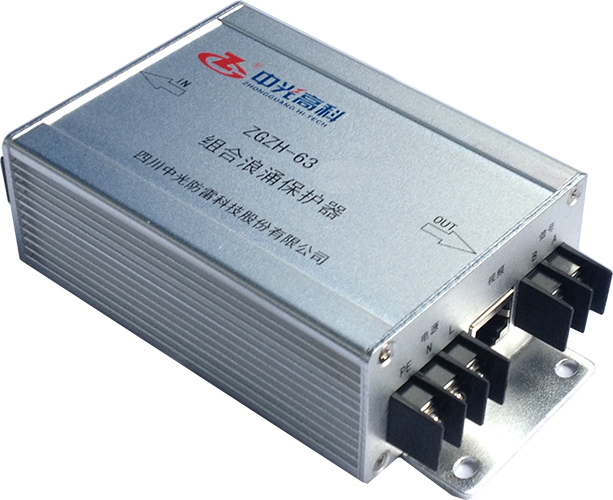

ZGZH-63(TY)

概述
       ZGZH-63(TY)組合浪涌保護器執行標準：GB 18802.1-2002、GB/T18802.21-2004、Q/20184261-8·6-2006和 Q/20184261-8·7-2006。
      產品概述：該產品將電源、視頻信號及云臺控制信號的保護合為一體，采用金屬外殼，外形美觀，安裝接線方便，具有防腐蝕、阻燃、電磁屏蔽、失效指示等功能。電源部分為單相串聯方式，適用于交流220V（50/60Hz）、負載電流不超過4A的各種電子電氣設備；視頻信號及云臺控制信號部分分別適用于保護攝像頭及云臺控制設備。RJ45的屏蔽外殼和整個產品的外殼為SE（信號地），兩者相連；三端子接線端子其中一腳為PE（雷地）。

技術指標
電源部分
工作
電壓

V		 最大持續
運行電壓

V		 額定負載
電    流

A		 標稱導
通電壓

V		 標稱放電
電    流
8/20μs
kA		 最大放電
電    流
8/20μs
kA		 限制電壓
8/20μs
10kA
kV		 保護模式


 		 外形尺寸


L×H×B		 質量


g
220 385 4 620 10 20 ≤1.2 L-PE
N-PE		 138×76.5×40.5 ≤350
視頻部分
連接方式 被保護腳 最大持續運行電壓
 V		 傳輸速率
bit/s		 插入損耗
dB		  限制電壓(1)
10/700μs
V		  沖擊限制電壓(2)
1.2/50μs
8/20μs
V		 沖擊耐受能力
1.2/50μs
8/20μs

L-L L-PE
600V
300A		 6kV
3kA		 L-L L-PE SE-PE
RJ45插座 1,2;3,6 5 100M ≤1 ≤30 ≤50 ≤150 600V
300A		 6kV
3kA		 10kV
5kA
云臺控制部分
連接方式 被保護腳 最大持續運行電壓
V		 傳輸速率
 bit/s		 插入損耗
dB		 沖擊限制電壓(1) 10/700 μs
V		 沖擊限制電壓(2)
1.2/50μs;10kV
8/20μs;5kA
V		 沖擊耐受能力
1.2/50μs
8/20μs

接線端子 A、B腳 8 2M ≤0.5 ≤30 ≤350 10kV;5kA

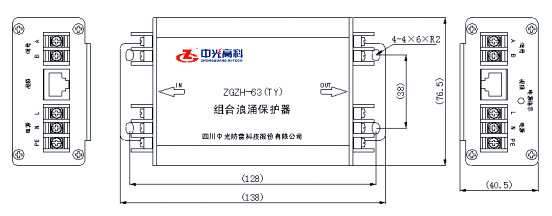

結構特征
