| 環境溫度范圍 | -40?℃～+85?℃ |
| 相對濕度范圍 | 5%～95% |
| 海拔范圍 | -500?m～+5000?m |
|

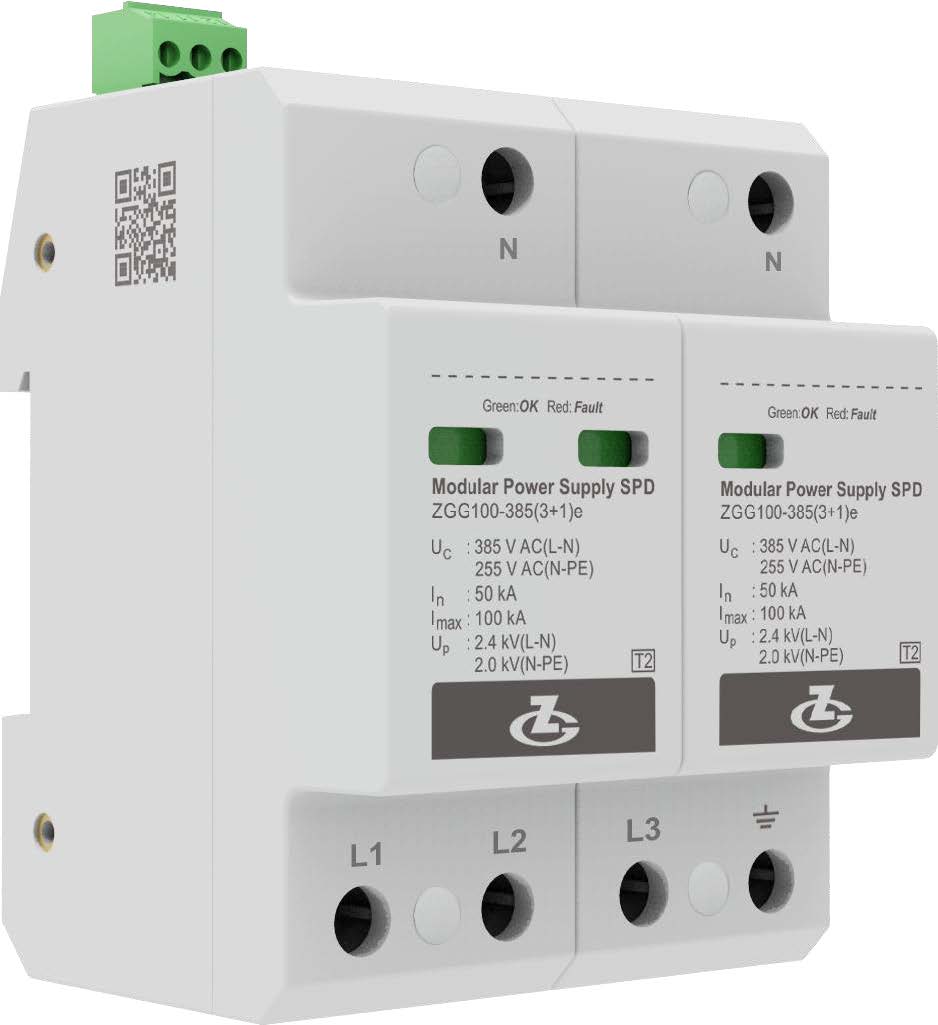

型號
|
ZGG100-385(3+1)e
|
|
|
SPD根據IEC 61643-11
|
Class Ⅱ
|
|
|
SPD根據EN 61643-11
|
Type 2
|
|
|
保護模式
|
L1/2/3-N
|
N-PE
|
|
最大持續運行電壓 Uc
|
385 V
|
255 V
|
|
工作頻率
|
50/60 Hz
|
|
|
標稱放電電流In(8/20μs)
|
50 kA
|
|
|
沖擊放電電流Imax(8/20μs)
|
100 kA
|
|
|
電壓保護水平 Up
|
2.4 kV
|
2.0 kV
|
|
最大后備熔斷器
|
160 A gL/gG
|
/
|
|
額定斷開續流值 Ifi
|
/
|
100 Arms
|
|
響應時間 tA
|
≤25 ns
|
≤100 ns
|
|
接入方式
|
并聯
|
|
|
接線端子連接銅導線的截面積
|
多芯線:1.5 mm2～25 mm2,單芯線: 1.5 mm2～35 mm2
|
|
|
遙信接口最大接線面積
|
1.5 mm2
|
|
|
遙信報警觸點強度
|
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
|
|
|
扭矩:接線端子/遙信接口
|
2.5 N•m /0.25 N•m
|
|
|
外殼防護等級(IP代碼)
|
IP 20
|
|
|
應用系統
|
TN、TT
|
|
|

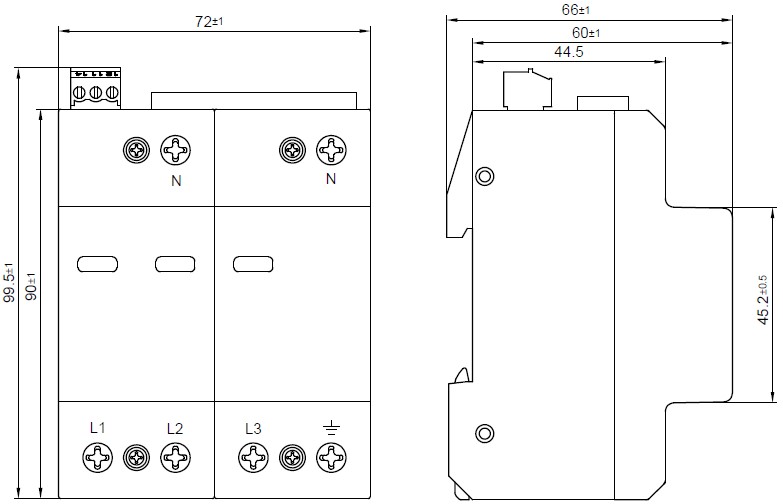

外形尺寸
|
99.5±1mm×72±1mm×66±1mm (L×W×H)
|
|
|
安裝形式
|
35 mm標準導軌
|
|
|
阻燃等級
|
UL 94 V-0
|
|
