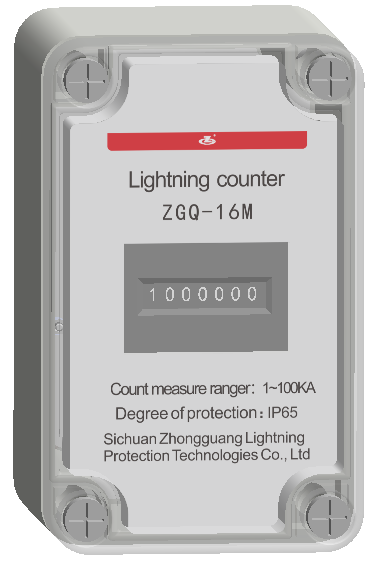

ZGQ-16M 雷擊計數器
概述
ZGQ-16M型雷電計數器用于雷電雷擊次數及雷擊時間記錄。當雷電入地時，強大的雷電流通過計數器與泄流電纜間的感應作用，使計數器產生計數脈沖，再經過計數器內部電路處理后，推動計數器數碼盤轉動并記錄雷電次數。該產品記錄幅值在1kA～100kA 范圍的雷電流。
使用環境
| 項目 |
規定值 |
| 溫度 |
-40 ℃～+85 ℃ |
| 相對濕度 |
5 %～95 % |
| 氣壓和海拔 |
62 kPa～106 kPa，-500 m～4000 m |
產品配置
執行標準
Q/75875187-9·7—2016 雷電監測系統
IEC 62561-6-2018 雷電防護系統組件（LPSC）.第6部分:雷擊計數器（LSC）要求
工作原理
ZGQ-16M雷擊計數器的傳感器安裝在計數器盒體底部，計數器盒體貼在引下線柱子上，當雷電流到來一次，傳感器采集雷電電流信號，將電流信號轉化為電壓信號，驅動電磁計數器計數，電磁計數器記錄一次雷電流。
性能指標
| 項目 |
規定值 |
| 幅值測量范圍 |
計數起始電流（10/350μs） |
1 kA |
| 最大計數電流（10/350μs） |
100 kA |
| 計數位數 |
0 ～ 9999999 |
| 防護等級 |
IP 65 |
| 安裝方式 |
抱箍式安裝 |
| 外形尺寸 |
130mm*80mm*85mm |

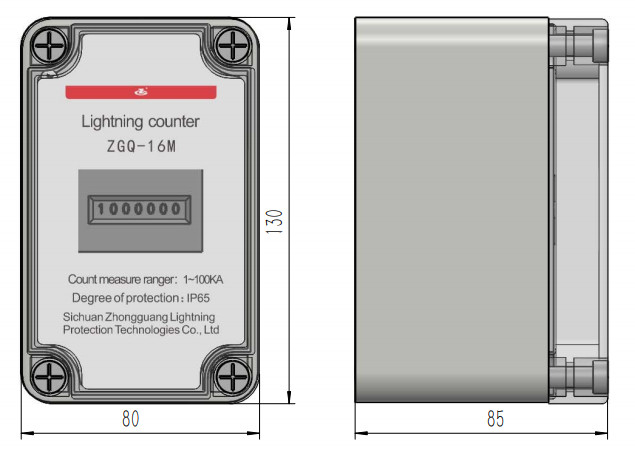

外形尺寸
功能特點
雷擊次數及雷擊時間記錄
實時記錄雷擊次數及雷擊時間，并可查看歷史雷擊次數與時間，共可記錄9999999次，超過9999999次后從1繼續開始計數。
高精度傳感技術
采用非接觸式高精度暫態電流傳感器，信號響應頻帶寬，能有效感應雷電信號。
無功耗設計
整機無功耗設計，計數器采用機械式電磁計數器，不受電源供電情況的限制。
安裝使用和維護

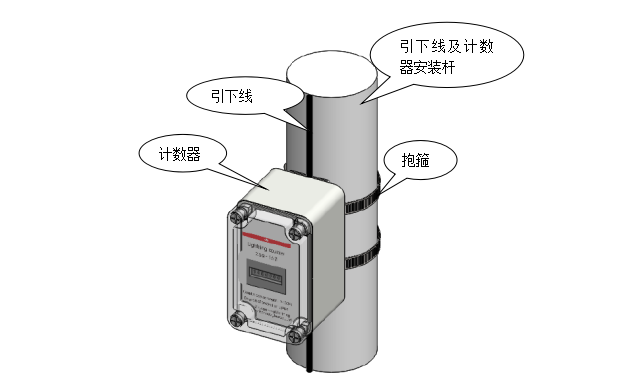

計數器安裝步驟：
1.將抱箍穿過計數器盒體背面的安裝板抱箍安裝孔。
2.將抱箍固定在引下線安裝桿上并鎖緊。
