概述
由電源模塊頭和底座組成，用于交流系統L-N、L/N-PE的第二或三級保護，串聯或者并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。
特點
1 插拔模塊具有防反插功能；
2 殘壓低；
3 具有過熱保護；
4 具有失效指示和集中遙信報警干接點；
5 外殼防護等級為IP20，阻燃等級為UL 94 V-0。
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL 1449 Ed.4 電涌保護器安全標準
技術數據
使用環境
| 溫度 |
-40 ℃～80 ℃ |
| 相對濕度 |
5 %～95 % |
| 海拔高度 |
-500?m～+3000?m |
技術指標
| 型號 |
ZGGH20-275 |
| SPD根據IEC 61643-1 |
Class Ⅱ, Class Ⅲ |
| SPD根據EN 61643-11 |
Type 2, Type 3 |
| 最大持續運行電壓 Uc |
275 V AC |
| 標稱放電電流In（8/20?μs） |
10 kA |
| 最大放電電流Imax（8/20?μs） |
20 kA |
| Ⅱ級電壓保護水平 Up |
L-N:1.5 kV; L/N-PE:1.8 kV |
| 復合波Uoc |
20 kV |
| 限制電壓（6kV 1.2/50μs、3kA 8/20μs） |
L-N:1.1 kV; L/N-PE:1.1 kV |
| Ⅲ級電壓保護水平 Up |
L-N:1.5 kV; L/N-PE:1.5 kV |
| 額定負載電流IL |
25 A |
| 最大后備熔斷器 |
25 A gL/gG |
| 接入方式 |
串聯、并聯 |
| 保護模式 |
L-N;L/N-PE |
| 響應時間 tA |
L-N:≤25 ns;L/N-PE:≤100 ns |
| 接線端子連接銅導線的截面積 |
多芯線:0.2 mm2～2.5 mm2,單芯線: 0.2 mm2～4 mm2 |
| 遙信接口最大接線面積 |
2.5 mm2 |
| 遙信報警觸點強度 |
AC: 250 V/0.75 A 125 V/3 A DC: 30 V/2 A |
| 扭矩:接線端子/遙信接口 |
1.0 N•m |
| 外殼防護等級(IP代碼) |
IP 20 |
| 應用系統 |
TN、TT |
| 外形尺寸 |
90 mm×18 mm×69 mm (不包含遙信端子) |
| 安裝形式 |
35 mm標準導軌 |
| 阻燃等級 |
UL94 V-0 |

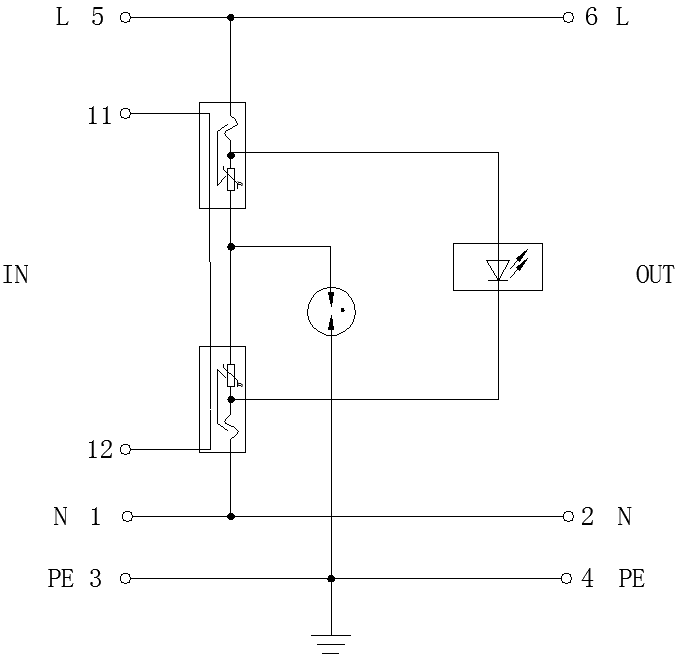

電路原理示意圖

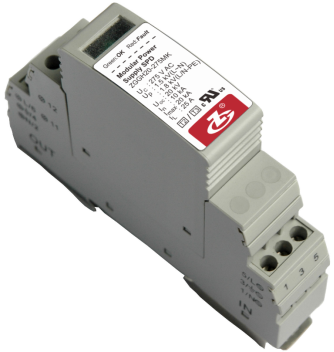

外形結構
