概述
ZGGS40-890PV型電源模塊浪涌保護器主要由MOV、阻燃?xì)んw及金屬構件構成，具有阻燃、過流、過熱保護和
遙信報警等功能，PCB板載安裝方式，主要用于低壓交直流供配電系統與用電設備的第二級、三級電涌保護。
特點
體積小、通流量大、響應時間快和無續流。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
IEC 61643-31:2018 低壓電涌保護器 特殊應用（含直流）的電涌保護器（SPD）——第 31部分:用于光伏系統的電涌保護器（SPD） 性能要求和試驗方法
EN 61643-31:2019 低壓電涌保護器 特殊應用（含直流）的電涌保護器（SPD）——第 31部分:用于光伏系統的電涌保護器（SPD） 性能要求和試驗方法
技術數據
使用環境
| 環境溫度范圍 |
-40℃～+85℃ |
| 相對濕度范圍 |
5%～95% |
| 海拔范圍 |
-500m～+5000m |
技術指標
| 型號 |
ZGGS40-890PV |
| SPD根據IEC 61643-11:2011 |
Class Ⅱ |
| SPD根據EN 61643-11:2012 |
Type 2 |
| 端口數量 |
一端口 |
| 最大持續運行電壓 Uc |
680V AC |
| 工作頻率 |
50/60Hz |
| 標稱放電電流In(8/20μs) |
20kA |
| 最大放電電流Imax(8/20μs) |
40kA |
| 電壓保護水平 Up |
3.0kV |
| 最大后備熔斷器 |
80A gL/gG |
| 響應時間tA |
≤25ns |
| 本地狀態指示 |
正常：綠色；失效：紅色 |
| 遙信告警方式 |
正常：常閉；失效：開路 |
| 遙信告警端口觸點強度 |
Max 30V DC, 0.1A; Min 5V DC, 0.5mA; 125V AC,1A |
| 接入方式 |
PCB板載并聯 |
| 應用場合 |
室內 |
| 應用系統 |
TN；TT、IT：L-N |
| 外形尺寸 |
38 mm×36.5 mm×17mm (L×W×H) |
| 外殼防護等級 |
IP20（安裝后） |
| 外殼材料 |
UL94V-0 |
| 安裝方式 |
板載 |
| SPD根據 IEC 61643-31:2018 |
ClassⅡ |
| SPD根據 EN 61643-31:2019 |
Type 2 |
| 最大持續運行電壓 Ucpv |
890V DC |
| 額定短路電流Iscpv |
1000A |
| 標稱放電電流In(8/20μs) |
20kA |
| 最大放電電流Imax(8/20μs) |
40kA |
| 電壓保護水平 Up |
3.0kV |
| 響應時間tA |
≤25ns |
| 保護模式 |
+ — -, +/- —PE |
| 應用系統 |
光伏系統 |

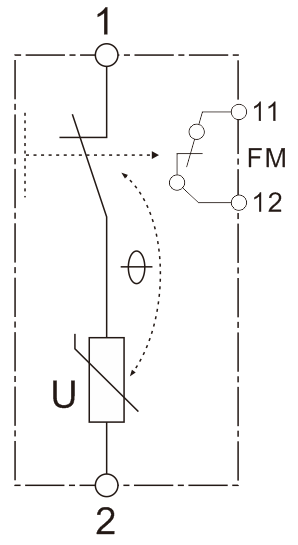

電路原理示意圖
外型結構尺寸

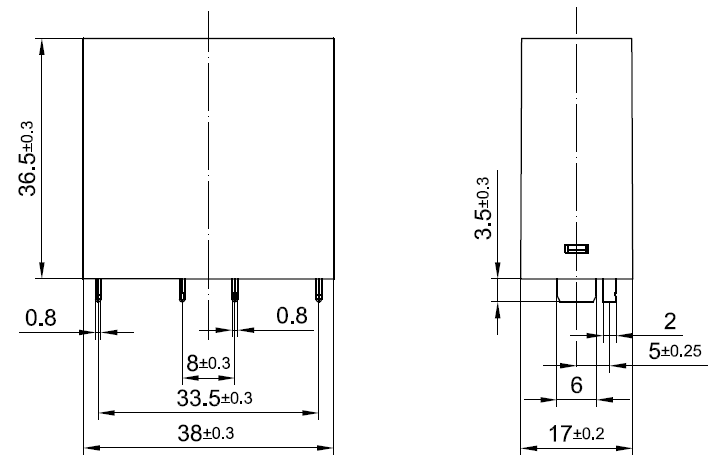

結構尺寸圖

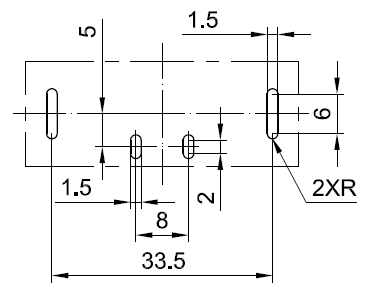

PCB 開孔參考圖
