概述
ZGGS40-670PVs1型電源模塊浪涌保護器主要由MOV、阻燃?xì)んw及金屬構件構成，具有阻燃、過流、過熱保護和遙信報警等功能，PCB板載安裝方式，主要用于低壓交直流供配電系統與用電設備的第二級、三級電涌保護。
特點
體積小、通流量大、響應時間快和無續流。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
UL1449 Ed.4 電涌保護器安全標準
EN 50539-11: 2013 低壓電涌保護器 特殊應用（含直流）的電涌保護器（SPD）——第 11部分:用于光伏系統的電涌保護器（SPD） 性能要求和試驗方法
技術數據
使用環境
| 環境溫度 |
-40℃～85℃ |
| 相對濕度 |
5%～95% |
| 海拔 |
4000m～-500m |
技術指標
| 型號 |
ZGGS40-670PVs1 |
| SPD根據IEC 61643-11:2011 |
Class Ⅱ |
| SPD根據EN 61643-11:2012 |
Type 2 |
| 端口數量 |
一端口 |
| 最大持續運行電壓 Uc |
510V AC |
| 工作頻率 |
50/60Hz |
| 標稱放電電流In(8/20μs) |
20kA |
| 最大放電電流Imax(8/20μs) |
40kA |
| 電壓保護水平 Up |
2.3kV |
| 最大后備熔斷器 |
80A gL/gG |
| 響應時間tA |
≤25ns |
| 遙信告警方式 |
正常：常閉；失效：開路 |
| 遙信告警端口觸點強度 |
30V DC, 0.1A; 125V AC,1A |
| 接入方式 |
PCB板載并聯 |
| 應用場合 |
室內 |
| 應用系統 |
TN；TT、IT：L-N |
| 外殼防護等級 |
IP20 |
| 外殼材料 |
UL94V-0 |
| 安裝方式 |
板載 |
| SPD根據EN 50539-11:2013 |
Type 2 |
| 最大持續運行電壓 Ucpv |
670V DC |
| 額定短路電流Iscpv |
1000A |
| 標稱放電電流In(8/20μs) |
20kA |
| 最大放電電流Imax(8/20μs) |
40kA |
| 電壓保護水平 Up |
2.3kV |
| 響應時間tA |
≤25ns |
| 保護模式 |
+ — -, +/- —PE |
| 應用系統 |
光伏系統 |
電路原理示意圖
外型結構尺寸
阻燃等級：UL94V-0

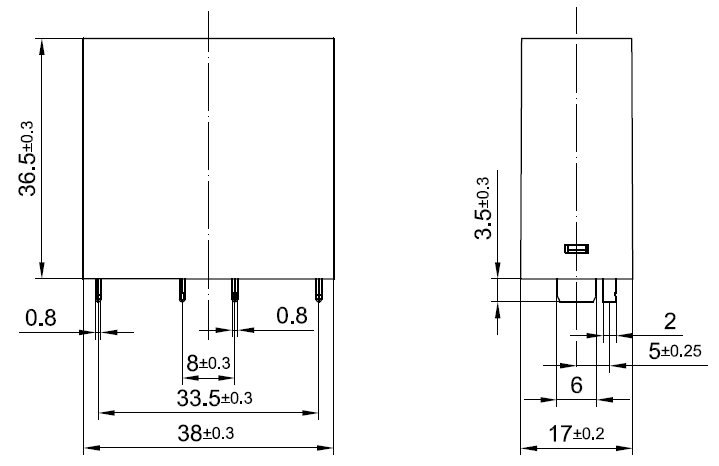

結構尺寸圖

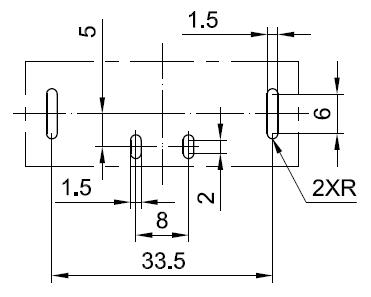

PCB 開孔參考圖
