概述
ZGGS40-60型電源模塊浪涌保護器主要由MOV、阻燃殼體及金屬構件構成，具有阻燃、過流和過熱保護等功能，PCB板載安裝方式，主要用于低壓交直流供配電系統與用電設備的第二級、三級電涌保護。
特點
體積小、通流量大、響應時間快和無續流。
執行標準
IEC 61643-11:2011 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
EN 61643-11:2012 低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法
技術數據
使用環境
| 環境溫度范圍 |
-40 ℃～﹢85 ℃ |
| 相對濕度范圍 |
5 %～95 % |
| 海拔范圍 |
-500m～﹢3000 m |
技術指標
| 型號 |
ZGGS40-60 |
| SPD根據IEC 61643-11:2011 |
Class Ⅱ |
| SPD根據EN 61643-11:2012 |
Type 2 |
| 端口數量 |
一端口 |
| 最大持續運行電壓 Uc |
60 V AC |
80 V DC |
| 標稱放電電流In(8/20μs) |
20 kA |
| 最大放電電流Imax(8/20μs) |
40 kA |
| 電壓保護水平 Up |
500 V |
| 最大后備熔斷器 |
80 A gL/gG |
| 響應時間tA |
≤25 ns |
| 接入方式 |
PCB板載并聯 |
| 應用場合 |
室內 |
| 應用系統 |
AC/DC |
| 保護模式 |
L(+) — N(-), L/N(+/-) —PE |
| 外殼防護等級 |
IP 20(安裝后) |
| 外形尺寸 |
32.5 mm×14 mm×26mm (L×W×H) |
| 阻燃等級 |
UL 94 V-0 |
| 安裝方式 |
PCB板載 |

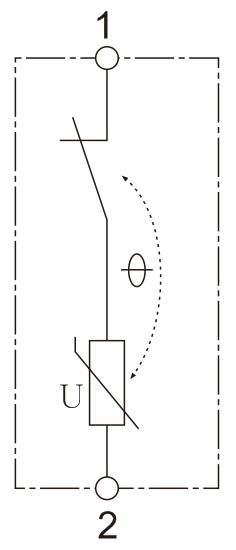

電路原理示意圖
外型結構尺寸

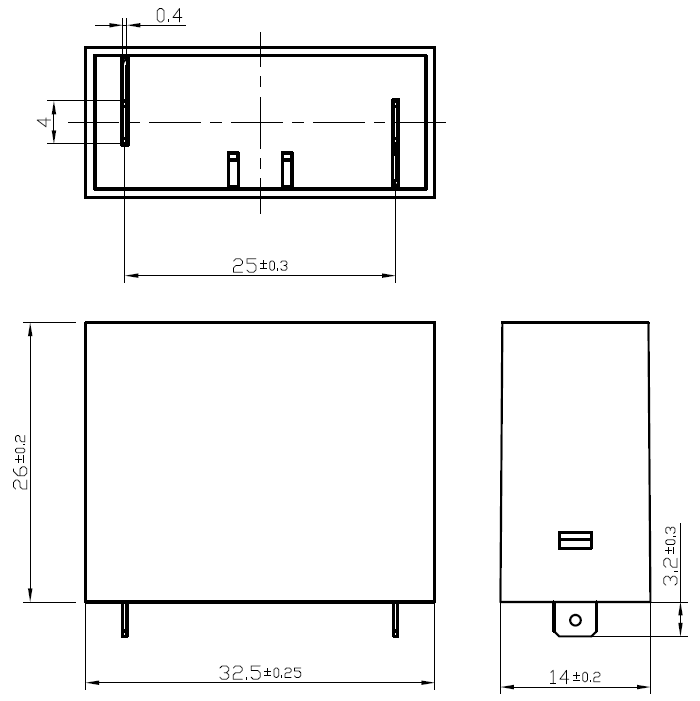

結構尺寸圖

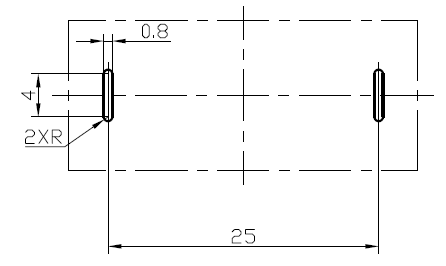

PCB 開孔參考圖
