概述
該系統由監測儀、太陽能板、溫濕度傳感器、監測軟件等組成，外殼材料有耐高低溫、防腐、阻燃等特性，確保野外、室內等長時間在線監測的高精度、高穩定性、高可靠性。監測儀能接收服務器指令，修改監測時間間隔，測試的數據傳送給后臺服務器。由后臺服務器生成報表，方便保存歷史數據，供查詢、打印、分析等。
可用于輸電線路桿塔、通信鐵塔上，能自動在線監測桿塔接地電阻及土壤溫濕度等數據，通過GPRS通訊傳送到后臺服務器，可根據客戶要求設置監測時間和監測頻率。
執行標準
IEC61010-4-3、IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529
使用環境
| 鋰電池 |
5000mAH，7.4V |
| 太陽能板 |
5W, 18V |
| 溫度 |
-40 ℃～55 ℃ |
| 相對濕度 |
≤80 % |
| 氣壓和海拔 |
86 kPa～106 kPa |
產品配置(標準配置)
| 名稱 |
數量 |
單位 |
備注 |
| 監測儀 |
1 |
臺 |
|
| 電極 |
2 |
個 |
|
| 電纜線 |
1.5 |
米 |
AVR*4 |
| 電纜線 |
1.5 |
米 |
AVR*2 |
| BVR電線 |
150 |
米 |
紅藍黑各50米 |
| 溫濕度傳感器 |
1 |
套 |
|
| 監控服務軟件 |
1 |
套 |
一個項目配一套 |
| WEB軟件 |
1 |
套 |
一個項目配一套 |
性能指標
| 監測功能 |
量 程 |
精度 |
分辨力 |
| 接地電阻 |
0.01Ω～20Ω |
±2%rdg±3dgt
(輔助接地電阻100Ω±5%，對地電壓＜10V) |
0.01Ω |
| 20Ω～200Ω |
0.1Ω |
| 200Ω～2000Ω |
1Ω |
技術規格
| 功 能 |
在線監測輸電桿塔接地電阻、土壤溫濕度 |
| 監測方式 |
精密三線監測 |
| 監測方法 |
接地電阻：額定電流變極法，監測電流11mA Max，128Hz
對地電壓：平均值整流 |
| 數據模式 |
平均值 |
| 監測時間 |
接地電阻：約120秒（4次） |
| 監測次數 |
10000次以上 |
| 通訊方式 |
GPRS通訊
|
| 數據存儲 |
將監測數據保存到設備中，存儲100條歷史數據，循環更新 |
| 數據傳輸 |
每次監測結束，將監測數據通過GPRS通訊方式傳送到后臺服務器 |
| 間隔時間 |
可設置,自動監測間隔時間設置范圍：1～999小時 |
| 功耗 |
待機: 25mA Max |
| 監測：650mA Max |
| 發送數據：1.42A Max |
| 質 量 |
監測儀：3.5Kg |
| 過載保護 |
測試接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
| 絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
| 防水等級 |
IP65 |
| 污染等級 |
2 |

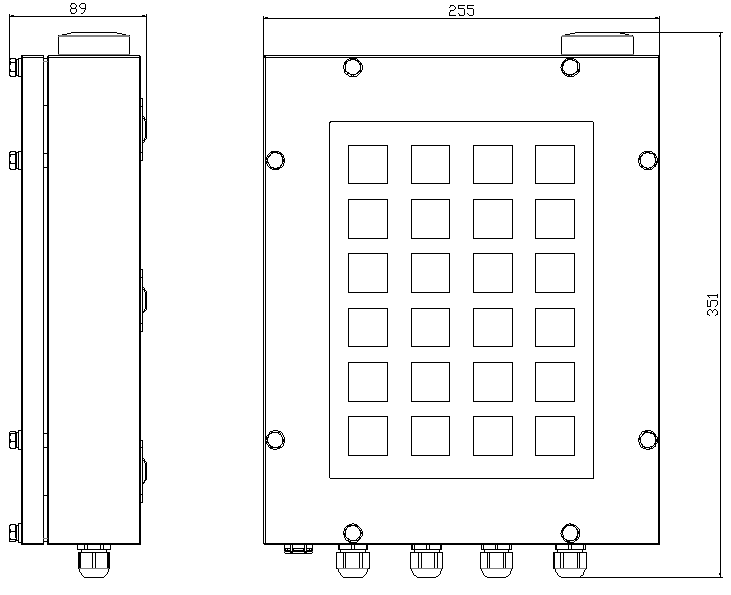

外形尺寸
